كيفية قص الأقمشة المطبوعة بدقة؟ حلول القطع بالليزر باستخدام تقنية الرؤية CCD

لماذا يعد قص الأقمشة المطبوعة أمرًا صعبًا للغاية؟

أكبر فرق بين قص الأقمشة المطبوعة والأقمشة العادية هو التالي: يجب أن تتوافق كل قطعة تمامًا مع النمط المطبوع.

أرقام القمصان، وأنماط ملابس السباحة، وشعارات ملابس ركوب الدراجات — حتى أدنى انحراف بسيط يمكن أن يفسد قطعة قماش بأكملها. وهذا لا يؤدي فقط إلى إهدار المواد، بل يؤثر أيضًا بشكل خطير على كفاءة الإنتاج ومواعيد التسليم.

تواجه طرق القص التقليدية عدة تحديات لا يمكن التغلب عليها عندما يتعلق الأمر بالأقمشة المطبوعة:

التحدي 1: مواقع الأنماط غير ثابتة

تتعرض الأقمشة المطبوعة لتمدد وتغير طفيف في موضع النقش أثناء عملية الطباعة والنقل. وعلى نفس لفة القماش، قد يختلف موضع النقش نفسه بمقدار عدة ملليمترات. ولا يمكن لطرق القص التقليدية القص إلا في مواضع ثابتة — فهي لا تستطيع اكتشاف هذه الانحرافات أو تعويضها.

التحدي 2: التسجيل اليدوي غير فعال

تعتمد العديد من المصانع على العمال لتحديد مواقع الأنماط بصريًا وتعديل القماش يدويًّا. هذه الطريقة ليست بطيئة فحسب، بل تعتمد أيضًا بشكل كبير على مهارة العامل. لا يستطيع العامل الواحد قص سوى عدد محدود من القطع يوميًا، كما أن التعب يؤدي إلى حدوث أخطاء.

التحدي 3: صعوبة التعامل مع الأنماط غير المنتظمة

غالبًا ما تكون أرقام قمصان كرة القدم وقطع ملابس السباحة وأنماط ملابس ركوب الدراجات ذات أشكال غير منتظمة. وتواجه المقصات التقليدية أو السكاكين الدائرية الكهربائية صعوبة في قص المنحنيات المعقدة بدقة. أما القص بالقالب فينجح في ذلك، لكنه يتطلب قالبًا جديدًا لكل تصميم جديد — وهو أمر مكلف ويستغرق وقتًا طويلاً.

أصل كل هذه المشاكل: إن طرق القطع التقليدية لا تستطيع ببساطة «رؤية» أماكن الأنماط.

كيف تحل آلة القطع بالليزر | ماكينة قص الليزر المزودة بنظام الرؤية CCD هذه المشاكل؟

تستخدم آلة القطع بالليزر | ماكينة قص الليزر المزودة بنظام الرؤية CCD كاميرا عالية الدقة من الفئة الصناعية لتصوير الأنماط المطبوعة على القماش في الوقت الفعلي، مع التعرف التلقائي على الخطوط الخارجية وإنشاء مسارات القطع. ترى الآلة أماكن وجود الأنماط وتقوم بالقطع بدقة على طول حوافها.

سير العمل الأساسي:

1. التقاط الصورة: تقوم كاميرا عالية الدقة من الطراز الصناعي بمسح سطح القماش لالتقاط الأنماط المطبوعة

2. التعرف على الكفاف: يقوم برنامج التعرف البصري بتحديد حواف الأنماط تلقائيًا

3. إنشاء المسار: يقوم تلقائيًا بإنشاء مسارات القطع، مع دعم الأشكال غير المنتظمة والتصميمات المختلطة

4. القطع بالليزر: يقوم ليزر ثاني أكسيد الكربون بالقطع على طول المسارات المحددة — التقاط وقطع فوريان

لا تتطلب العملية بأكملها أي تسجيل يدوي — فالآلة تقوم بكل شيء تلقائيًا.

المزايا التقنية الأساسية لنظام القطع بالليزر المزود بتقنية الرؤية CCD

1. التعرف التلقائي – لا حاجة إلى التسجيل اليدوي

تتطلب الطرق التقليدية من العمال تحديد الأنماط بصريًا وتسجيلها يدويًّا. أما آلات القطع بالليزر المزودة بنظام الرؤية CCD، فهي تقوم بالمسح والتعرف والتسجيل تلقائيًّا باستخدام كاميرا عالية الدقة. يقوم العمال فقط بتحميل المواد — وتقوم الآلة بالباقي تلقائيًا.

2. قطع عالي الدقة بدقة أقل من 0.1 مم

يحقق نظام الرؤية CCD دقة تحديد الموضع المتكررة تبلغ ±0.1mm. بالنسبة للمنتجات التي تتطلب دقة عالية في تحديد المواقع، مثل أرقام القمصان الرياضية وأنماط ملابس السباحة، فإن هذا المستوى من الدقة لا يمكن تحقيقه على الإطلاق بالقص اليدوي.

3. قص أي شكل غير منتظم – دون الحاجة إلى قوالب

سواء كانت الأشكال مستديرة أو مربعة أو غير منتظمة ومعقدة، فإن آلات القطع بالليزر المزودة بنظام الرؤية CCD قادرة على التعرف عليها جميعًا وقطعها بدقة. لا حاجة إلى قوالب مخصصة—ما عليك سوى استيراد ملف التصميم والبدء في القطع.

4. دعم القطع بالتخطيط المختلط – استغلال عالي للمواد

يمكن مزج أنماط بأحجام وأشكال مختلفة وقصها ضمن نفس التصميم. يعمل برنامج التداخل الذكي على تحسين الترتيب تلقائيًا لتحقيق أقصى استفادة من المواد. يمكن مزج 3-4 أحجام ومواصفات مختلفة في تصميم واحد، مما يحسن الاستفادة من المواد بنسبة 15% إلى 20%.

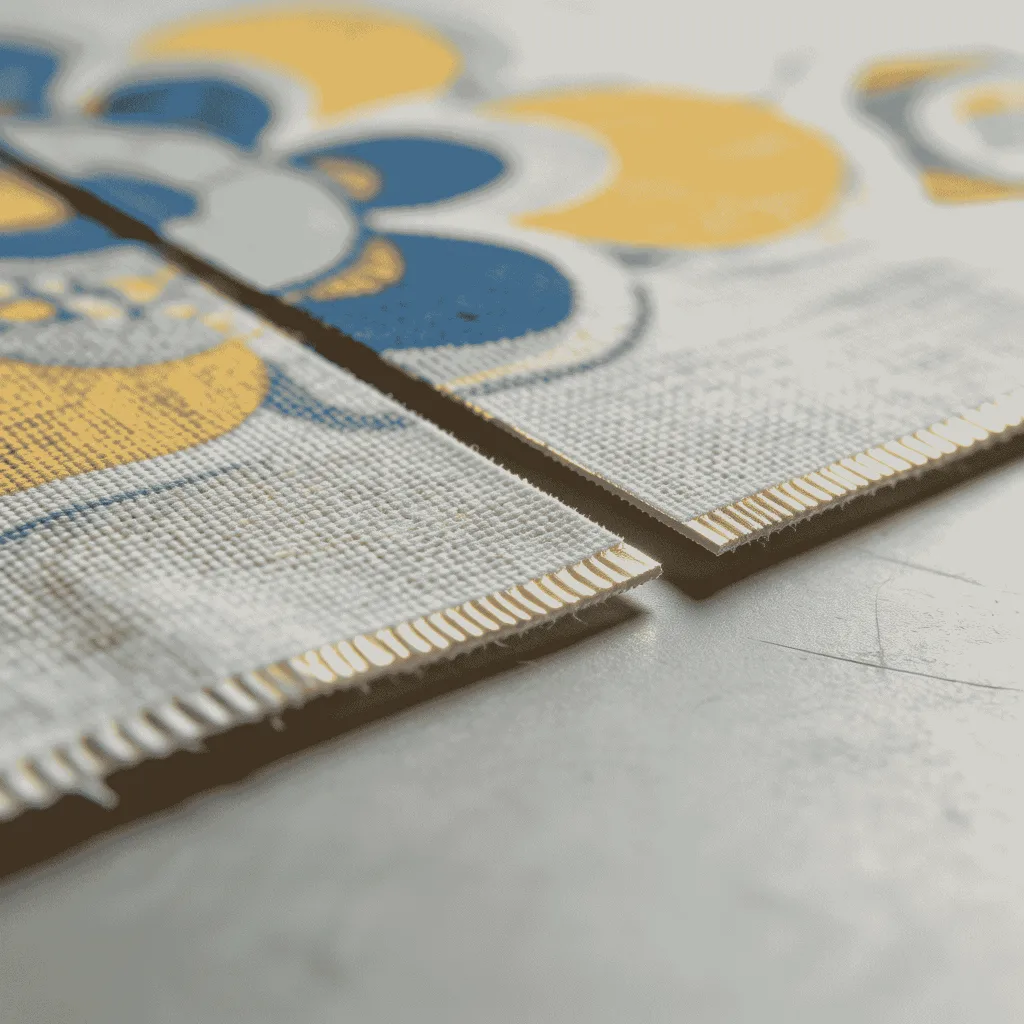

5. حواف ناعمة – لا حاجة إلى تشطيب ثانوي

القطع بالليزر ثاني أكسيد الكربون هو عملية لا تلامسية لا تمارس أي ضغط ميكانيكي — ولا يتشوه النسيج أو يتمدد. حافة القطع هي مختوم تلقائيًا، دون أي تآكل أو خيوط سائبة أو انزلاق للخيوط. وتكتسب هذه الميزة أهمية خاصة بالنسبة للمواد الرقيقة مثل الدانتيل والشبك التي تميل إلى التفتت بسهولة.

مكاسب في الكفاءة: آلة واحدة تحل محل 3-5 عمال مهرة

استنادًا إلى بيانات الإنتاج الفعلية، تتمتع آلات القطع بالليزر المزودة بنظام الرؤية CCD بمزايا كفاءة كبيرة:

مقارنة	مقص يدوي	سكين كهربائي دائري	القطع بالليزر بتقنية CCD Vision
طريقة التسجيل	المحاذاة البصرية اليدوية	المحاذاة البصرية اليدوية	التعرف التلقائي على CCD
دقة القطع	±2-5mm	±1-3mm	±0.1mm
وقت التبديل	عدة ساعات	عدة ساعات	بضع دقائق (لا تحتاج إلى قوالب)
اليد العاملة المطلوبة	5 عمال	3 عمال	1 عامل
الأشكال غير المنتظمة	يصعب قصه	القالب المطلوب	قص مباشرة
استخدام المواد	Low	متوسط	مستوى عالٍ (التداخل الذكي)

يمكن لآلة واحدة يشغلها شخص واحد أن تحل محل 3-5 عمال قطع مهرة.

التطبيقات

تعد آلات القطع بالليزر المزودة بنظام الرؤية CCD مناسبة بشكل خاص لتطبيقات قطع الأقمشة المطبوعة التالية:

• ملابس رياضية: أرقام القمصان، أنماط ملابس ركوب الدراجات، قطع ملابس السباحة، طبعات ملابس اللياقة البدنية

• الطباعة الرقمية بالتبخير: قمصان تي شيرت مخصصة، وسترات بغطاء للرأس، وملابس مطبوعة

• التطريز والدانتيل: رقع تطريز، رقع شينيل، قص الدانتيل بدقة

• اللافتات والإعلانات: القطع التلقائي للأعلام المطبوعة رقمياً

• الطلبات الصغيرة المتنوعة: الطلبات المخصصة في مجال التجارة الإلكترونية، والإنتاج المرن في مجال الموضة السريعة

الخلاصة

عنق الزجاجة في كفاءة قص الأقمشة المطبوعة ليس سرعة القص، بلnot being able to “see” where the patterns are.

تستخدم آلات القطع بالليزر المزودة بتقنية الرؤية CCD تقنية التعرف البصري الذكي لتمكين الآلة من "رؤية" الأنماط، وتسجيلها تلقائيًا، والقطع بدقة — مما يحل بشكل جذري تحديات الكفاءة والجودة المرتبطة بقطع الأقمشة المطبوعة غير المنتظمة.

يمكن لآلة واحدة مع مشغل واحد أن تحل محل 3-5 عمال قطع مهرة. مقارنةً بالقطع بالقالب التقليدي، لا توجد حاجة إلى قوالب، كما أن عملية التبديل تتم على الفور، مع تحسين استغلال المواد بنسبة 15%-20%.

بالنسبة لمصنعي الملابس الذين ينتقلون إلى الطباعة الرقمية والإنتاج المرن، أصبحت آلات القطع بالليزر المزودة بنظام الرؤية CCD ميزة تنافسية حاسمة.
